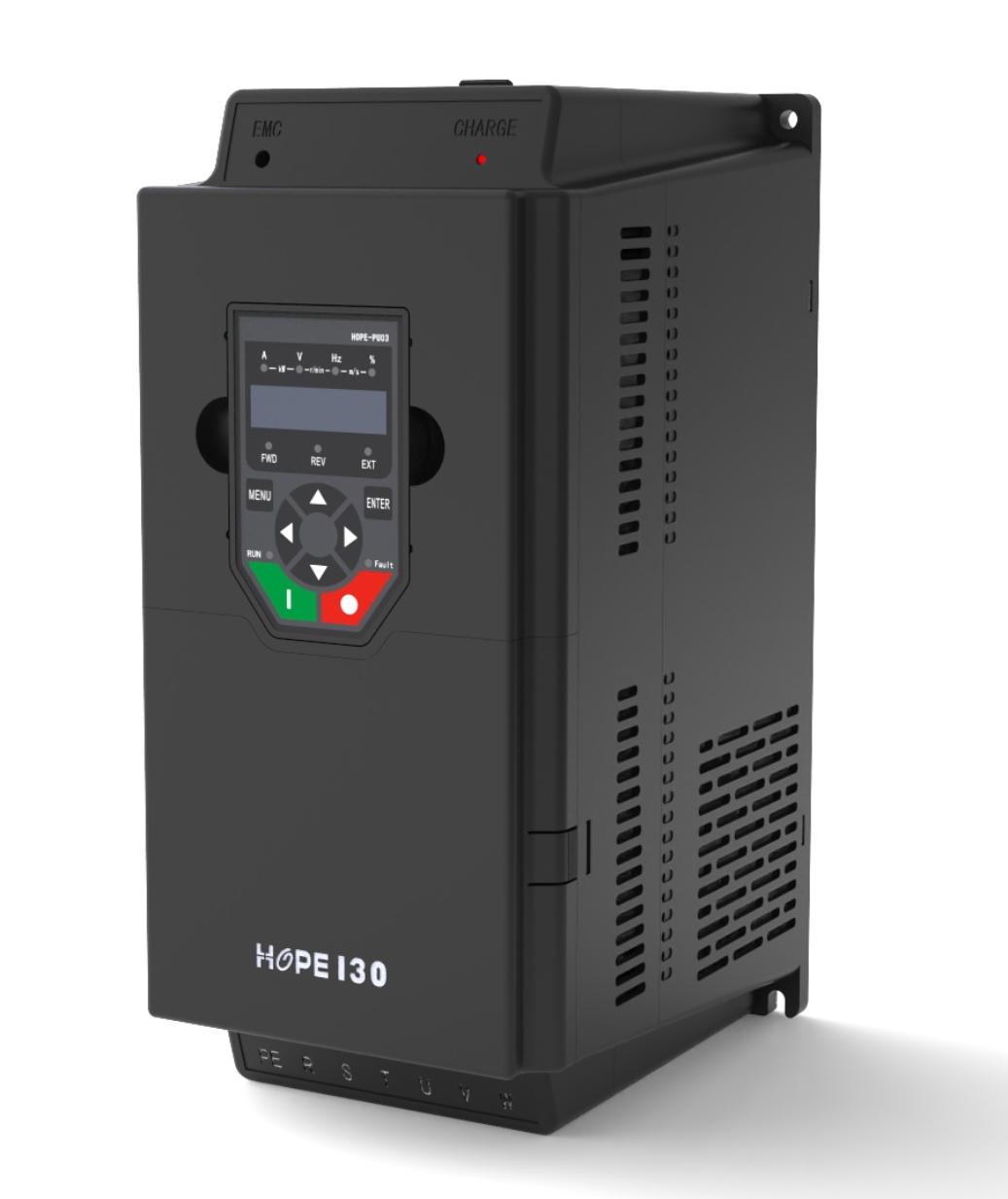

Hope130Plus 系列优化电压矢量控制变频器

Hope130 Plus系列产品是在兼容Hope130硬件接口和设计理念的基础上，通过优化电气设计、固化扩展功能、强化专用性能，再次突破创新的新一代空间电压矢量变频器。继承了Hope130产品高性能、高可靠性、高性价比优势，采用黄金比例瘦长设计，内部元件模组化设计，精选实用的功能端子和接口，注重集成化设计和行业专机应用，性能卓越，选型无忧。

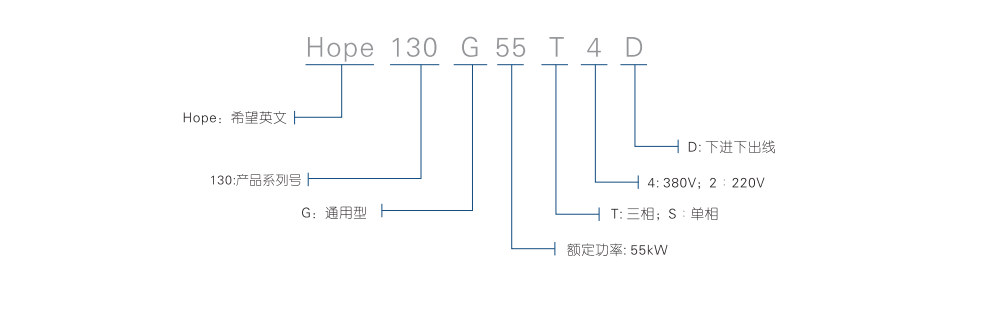

型号说明

一、产品特点：

黄金分割瘦长型设计，内部组件布局合理，抗电磁干扰能力强;全系列书本设计，最大节省安装空间。
小巧精致，超高的功率密度，大幅度地降低安装空间需求;
多路数字输出、数字输入、电源接口，多工况复合式控制模式等集成化设计，将体积庞大的逻辑控制柜精简到原体积的三分之一，定制化的系统性解决方案让客户的成本进一步降低。
优化空间电压矢量控制，使启动力矩更大，减速性能更优;集成化的功能适用于物流行业、自动化生产线，特别是传送、分拣设备。
采用国际流行RJ45水晶头连接，全新工业设计，装卸及操作方便;优化便捷的键盘设计，同时支持全新的内置外引键盘。
二十几载行业研发应用经验，标准化的设计电路，成就极致品质;整机三防设计、PCBA喷漆三防漆，保证产品稳定可靠。
率先引进金钥匙服务体系，实现全国联保，让客户使用无忧。

二、公共技术规范：

广泛应用于物流快递行业、加工制造业等领域，如：离心泵，径流式/轴流式风机，压缩机，太阳能水泵，带式输送机，辊式输送机，链式输送机等。

项目		项目描述
输入	额定电压，频率	单相：220V 三相：380V，50Hz/60Hz
输入	允许范围	电压波动范围：-15%～10%；电压不平衡度：＜3％；频率：47Hz～63Hz
输出	输出电压	3相，0V～输入电压，误差小于5％
输出	输出频率范围	0.00Hz～200.00Hz
性能指标	过载能力	150％额定电流1分钟
	频率分辨率	数字给定：0.01Hz；模拟给定：<2％最大频率
	输出频率精度	模拟给定：<±2％最大频率，数字给定：0.01Hz
控制端子	通讯	内置RS485通讯接口，终端电阻可选，支持RTU模式Modbus协议
	模拟输入AI	2路AI，电压型电流型独立端子可选，带掉线检测
	模拟输出AO	2路多功能AO，电压型电流型独立端子可选
	数字输入	5路多功能数字输入
	数字输出	1路OC型多功能数字输出，2路多功能继电器输出
软件功能	电机控制模式	高性能优化空间矢量V/F控制，具有自动转矩提升、滑差补偿
	运行命令通道	操作面板给定、控制端子给定、通讯给定，可通过端子切换
	频率给定通道	操作面板、通讯、UP/DOWN调节值、AI可以进行辅助频率叠加微调
	V/F曲线	线性V/F曲线和2种降转矩V/F曲线，有手动转矩提升、自动转矩提升
	直流制动	制动时间：0.0s～60.0s，制动电流：0.0％～100.0％额定电流
	加减速方式	直线加减速、S曲线加减速
	点动	点动频率范围：0.10Hz～50.00Hz
	自动电压调整AVR	当电网电压在一定范围内变化时，能自动保持输出电压恒定
	自动载频调整	可根据负载特性和环境温度，自动调整载波频率
	过程PID	过程PID调节器，可3段给定、可端子禁止，并提供PID修正模式、休眠功能（适用于供水行业）
	纺织摆频功能	实现纺织卷绕的排线均匀
	多段速方式	提供7段频率，由数字输入端子编码选择
	其它	跟踪起动、失速防止、振荡抑制、精确死区补偿功能
保护功能		过流、过压、欠压、缺相、输出相间短路、过热、电机过载、外部故障、模拟输入掉线、失速防止等
环境	使用场所	海拔低于1000米，室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水、盐雾等场合
	工作环境温度/湿度	－10℃～＋40℃/20％RH～90％RH，无水珠凝结
	存储温度	－20℃～＋60℃
	振动	小于5.9m/s²（0.6g）
结构	防护等级	IP20
结构	冷却方式	均为强制风冷

三、产品系列规格：

Hope130系列变频器额定值及尺寸重量如下表：

220V级：

变频器型号	额定容量（KVA）	额定输出电流（A）	适配电机（KW）	机箱尺寸 HWD （mm）	重量（kg）
Hope130G0.75S2U	1.6	5	0.75	16080150	1.05
Hope130G1.5S2U	3.1	8	1.5		1.10
Hope130G2.2S2U	4.2	11	2.2		1.15
Hope130G4S2U	6.9	18	4	240110165	2.25

380V级：

变频器型号	额定容量（kVA）	额定输出电流（A）	适配电机（kW）	机箱尺寸 HWD （mm）	重量（kg）
Hope130G0.75T4U	1.6	2.5	0.75	16080150	1.05
Hope130G1.5T4U	2.4	3.7	1.5		1.10
Hope130G2.2T4U	3.6	5.5	2.2		1.15
Hope130G4T4U	6.4	9.7	4		1.25
Hope130G5.5T4U	8.5	13	5.5	240110165	2.25
Hope130G7.5T4U	12	18	7.5	240110165	2.45
Hope130G11T4D	16	24	11	280130180	3.2
Hope130G15T4D	20	30	15	280130180	3.8
Hope130G18.5T4D	25	38	18.5	330155205	5.85
Hope130G22T4D	30	45	22	330155205	6.35
Hope130G30T4D	40	60	30	400195222	10.45
Hope130G37T4D	49	75	37	400195222	10.65
Hope130G45T4D	60	91	45	498250298	22.45
Hope130G55T4D	74	112	55	498250298	22.55
Hope130G75T4D	99	150	75	611280318	30.6
Hope130G90T4D	116	176	90		31
Hope130G110T4D	138	210	110		32.8
Hope130G132T4D	167	253	132	715360315	50.5
Hope130G160T4D	200	304	160	715360315	51.35

注：

0.75～7.5kW为上进下出线机型，不可选择；
11～37kW为下进下出线机型，不可选择；
45kW及以上功率等级的产品有上进下出线和下进下出线两种机型可选，默认下进下出，如需要上进下出线机型，请与厂家联系。
